基础操作

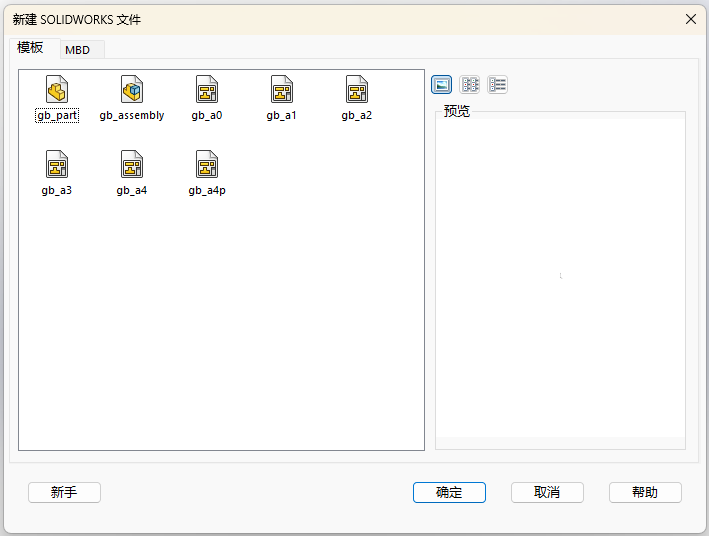

新建 SolidWorks 文件介绍

零件 / 装配模板 (快捷键 ctrl+n)
- gb_part
  - 国标零件模板，后缀 .sldprt，用来画单个零件三维模型，自带国标尺寸标注、单位（mm）、材料属性、制图标准。
- gb_assembly
  - 国标装配体模板，后缀 .sldasm，用于把多个零件组装成整机 / 组件，自带国标装配标注、明细表设置。
工程图图纸模板（gb_a0~gb_a4p）
- 所有带 a0/a1/a2/a3/a4 的都是国标工程图模板，后缀 .slddrw，用于出二维加工图纸：
  - gb_a0：A0 图纸（最大幅面，841×1189mm）
  - gb_a1：A1 图纸（594×841mm）
  - gb_a2：A2 图纸（420×594mm）
  - gb_a3：A3 图纸（297×420mm）
  - gb_a4：竖版 A4 图纸（210×297mm，竖向摆放）
  - gb_a4p：横版 A4 图纸（p=portrait/landscape 横版，297×210mm 横向摆放）
  补充说明
  前缀gb = 国家标准 GB，区别于软件默认的英制 / 美制模板，自带中文标题栏、公差、投影法（第一角投影，国内机械制图标准），国内机械行业全部使用这套模板。
